Для заданной стальной рамы требуется: определить реакции опор и выполнить проверку найденных реакций; построить эпюры нормальной и перерезывающей сил

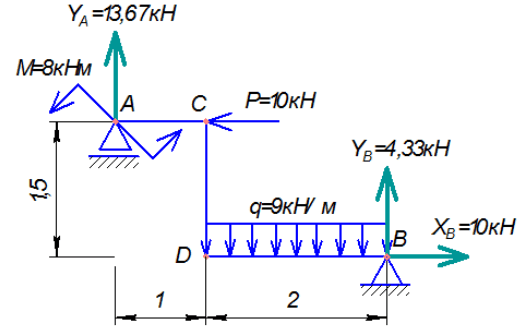

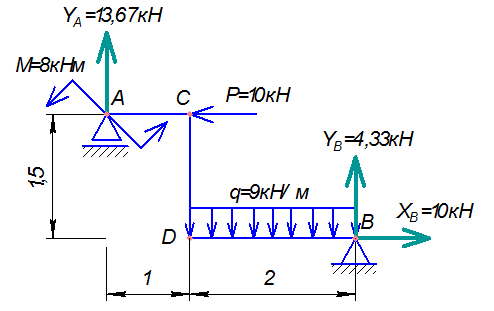

Для заданной стальной рамы требуется:

1) определить реакции опор и выполнить проверку найденных реакций;

2) построить эпюры нормальной и перерезывающей сил, изгибающего момента, выполнить проверку правильности построения эпюр методом вырезания узлов;

3) из условия прочности по нормальным напряжениям изгиба подобрать номер прокатного профиля  сечения (сечение рамы состоит из двух швеллеров);

4) в опасных сечениях определить напряжения – максимальные касательные от Q,  нормальные от N, сделать вывод о влиянии этих напряжений на прочность;

5) определить смещение одного из сечений  энергетическим методом, пренебрегая влиянием сил N и Q.

Для расчетов принять коэффициент запаса прочности n = 1,5.
