Для заданной статически неопределимой балки требуется: 1) найти реакции в опоре (в долях ql2); 2) построить эпюры поперечных сил и изгибающих моментов; 3) построить эпюру прогибов, вычислив ординаты в пролете и на консольном участке.
«Для заданной статически неопределимой балки требуется: 1) найти реакции в опоре (в долях ql2); 2) построить эпюры поперечных сил и изгибающих моментов; 3) построить эпюру прогибов, вычислив ординаты в пролете и на консольном участке.»
- Сопротивление материалов
Условие:

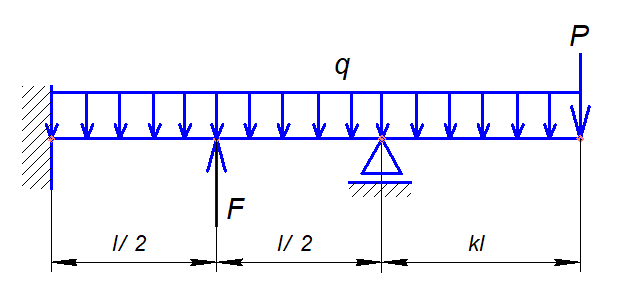

Для заданной статически неопределимой балки требуется:
1) найти реакции в опоре (в долях ql2);
2) построить эпюры поперечных сил и изгибающих моментов;
3) построить эпюру прогибов, вычислив ординаты в пролете и на консольном участке.
Дано:
Р = 0,1ql;
F = 0,2ql;
k = 0,65
Решение:
1. Степень статической неопределимости балки найдем по формуле:
W=С0-3
С0 количество опорных стержней
W=4-3=1
Балка один раз статически неопределима.

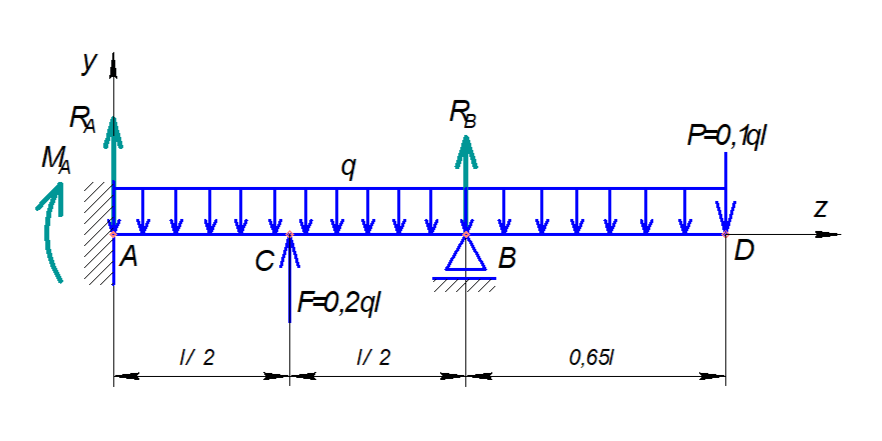

Введем систему координат с началом в точке А, горизонтальную ось z направим вправо вдоль балки.
Покажем все опорные реакции.
Составим уравнения равновесия.
