Условие задачи

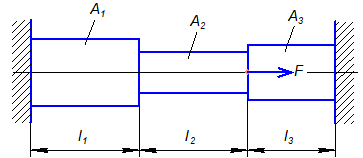

Для заданной статически неопределимой системы требуется: 1. Раскрыть статическую неопределимость; 2. Построить эпюры нормальных сил. Схема представлена на рисунке.
Дано:
l1 = 100 мм;
l2 = 100 мм;
l3 = 200 мм;
А1 = 2А;
А2 = А;
А3 = 2А;
F = 45 кН
Ответ
Отбросим правую заделку и рассмотрим равновесие левой отсечённой части, действие отброшенной части заменим реакцией R2. Составим уравнение равновесия
(1)
Таким образом, система один раз статически неопределима.
Составим уравнение совместности деформаций.
