- Сопротивление материалов
Условие:
Для заданной стержневой системы:
- определить усилия в стержнях;
- проверить прочность стержней;
- подобрать экономичные сечения.
Решение:
Оба стержня системы выполнены из уголков 90*9.

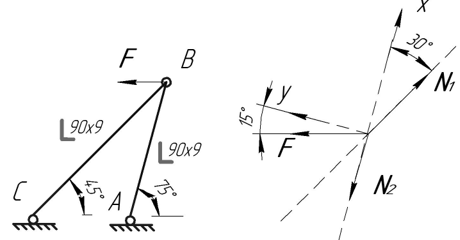

Разрежем стержни 1 и 2 поперечными сечениями и отбросим части стержней вместе с опорными шарнирами В и С. Заменим действие отброшенных частей на оставшиеся части стержней усилиями N1 и N2. В результате имеем плоскую сходящуюся систему сил. Направления усилий укажем в соответствии с деформацией: если стержень растянут усилие следует направить от сечения, а если сжат к сечению. Выбираем систему координат.
Составим уравнения равновесия для полученной системы сил:
