Для заданной схемы балки необходимо выполнить следующее: Построить эпюры поперечных сил Q и изгибающих моментов М. Подобрать по условию прочности размеры сечения из стандартного профиля (двутавра или швеллеров).
«Для заданной схемы балки необходимо выполнить следующее: Построить эпюры поперечных сил Q и изгибающих моментов М. Подобрать по условию прочности размеры сечения из стандартного профиля (двутавра или швеллеров).»
- Сопротивление материалов
Условие:

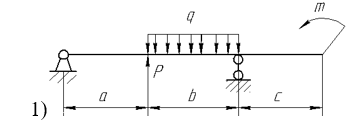

Для заданной схемы балки необходимо выполнить следующее:
1. Построить эпюры поперечных сил Q и изгибающих моментов М.
2. Подобрать по условию прочности размеры сечения из стандартного профиля (двутавра или швеллеров).
3. Построить эпюру для нормальных напряжений в опасном сечении балки с указанием максимальных напряжений.
4. Составить и решить дифференциальное уравнение изогнутой оси балки, начертить в масштабе график изогнутой оси. Определить максимальный прогиб балки.
5. Проверить выполнение условия жесткости, приняв допускаемый прогиб:
, где l – длина балки.
Механические характеристики: для стали

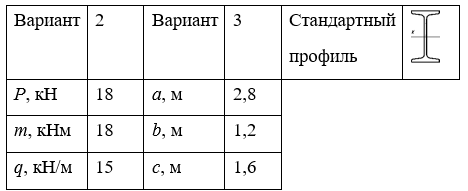

Исходные данные:
Решение:

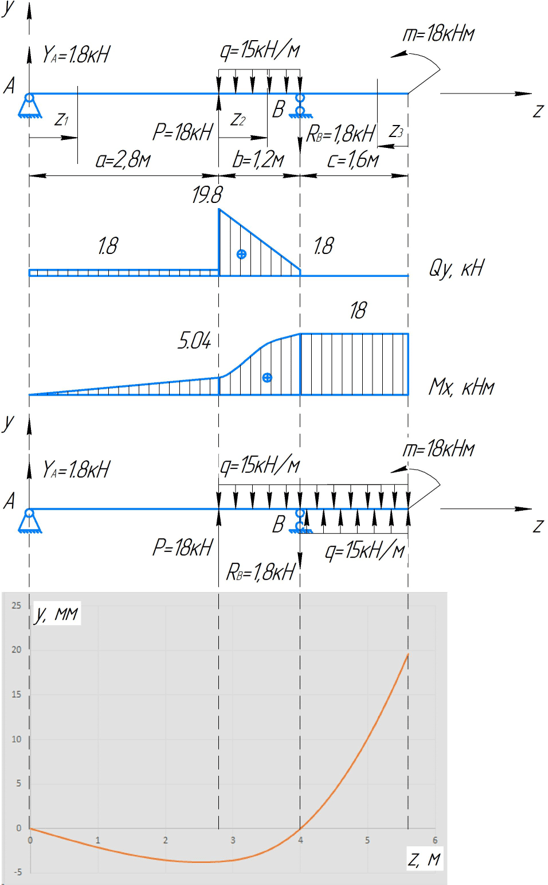

Определим реакции опор из уравнений равновесия:
откуда
