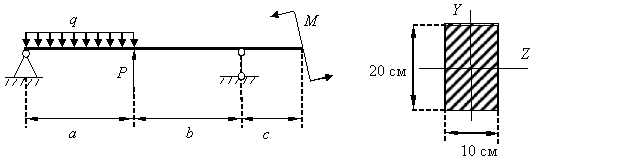

Для заданной схемы балки построить эпюру нормальных напряжений в опасном сечении балки, если а равно один м, b равно один м, с равно один м, q равно сорок кН/м, Р равно десять кН, М равно десять кНм, сечение − прямоугольник.

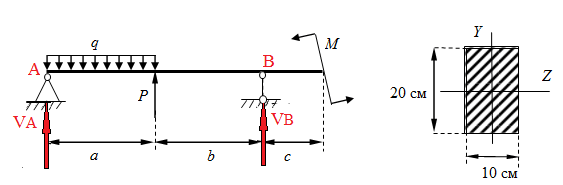

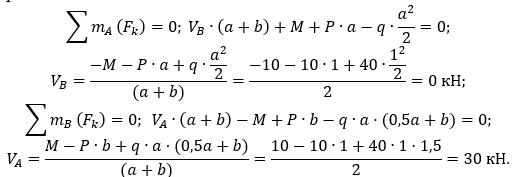

Построить эпюры поперечных сил Qy  и изгибающих моментов Mx . Из условия прочности по нормальным напряжениям подобрать размеры поперечного сечения балки.

Раскройте тему: Силы внешние и внутренние. Виды напряженного состояния. Внешними называются силы, действующие на материальные точки (тела) данной системы со стороны материальных точек (тел), не принадлежащих этой системе.

К стальному валу приложены три известных момента: =1100 Н·м, =1400 Н·м, = 1800 Н·м, а = 1,1 м, b = 1,4 м, с = 1,8 м (рис. 3.1). Требуется: 1. Установить, при каком значении момента Х угол закручивания пра-вого концевого сечения вала равен нулю.
