Условие задачи

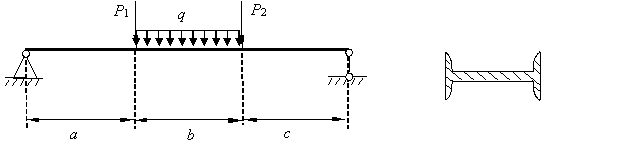

Для заданной схемы балки построить эпюру нормальных напряжений в опасном сечении, если а = 1,0 м, b = 2,0 м, с = 1,0 м, q = 10 кН/м, Р1 = 3 кН, Р2 = 5 кН, сечение − двутавр № 24 и прямоугольник.
Ответ
Опасное сечение расположено на удалении 1,075 м от правого края
Величина максимального изгибающего момента равна Mmax = 3,556 кНм
Определяем реакции опор. Для этого изобразим реакции на расчетной схеме и составим уравнения равновесия балки для моментов относительно опор:
