Условие задачи

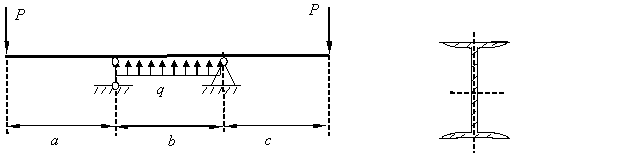

Для заданной схемы балки построить эпюры для поперечной силы и изгибающего момента и эпюру нормальных напряжений в сечении с максимальным изгибающим моментом, если а = 1,0 м, b = 2,0 м, с = 1,0 м, q = 5 кН/м, Р = 10 кН, сечение − двутавр № 18.
Ответ

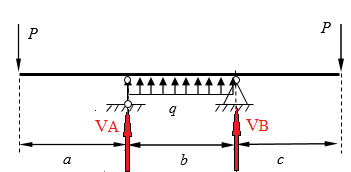

Определяем реакции опор. Для этого изобразим реакции на расчетной схеме и составим уравнения равновесия балки для моментов относительно опор:
