Условие задачи

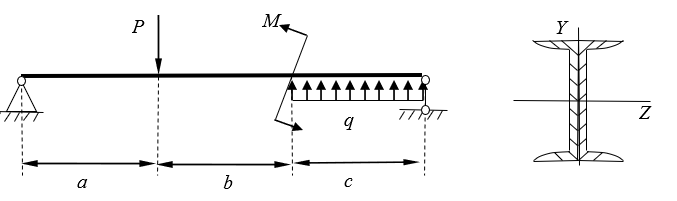

Для заданной схемы балки построить эпюры для поперечной силы и изгибающего момента и определить максимальное нормальное напряжение, если а = 1,0 м, b = 1,0 м, с = 1,0 м, q = 50 кН/м, Р = 10 кН, М = 5 кНм, сечение − два швеллера № 12.
Ответ

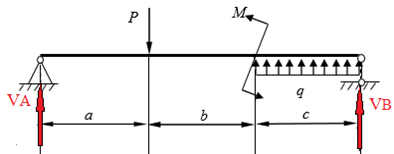

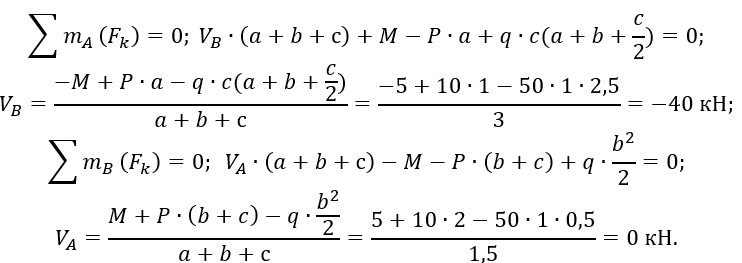

Определяем реакции опор. Для этого изобразим реакции на расчетной схеме и составим уравнения равновесия балки для моментов относительно опор:
Выполним проверку, составив условие равновесия балки
