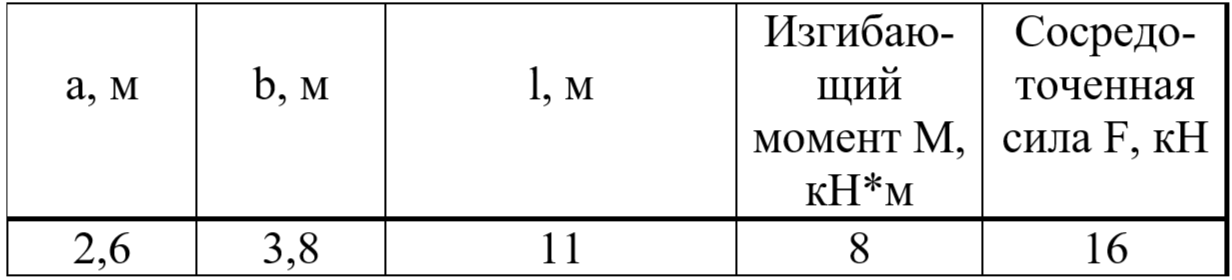

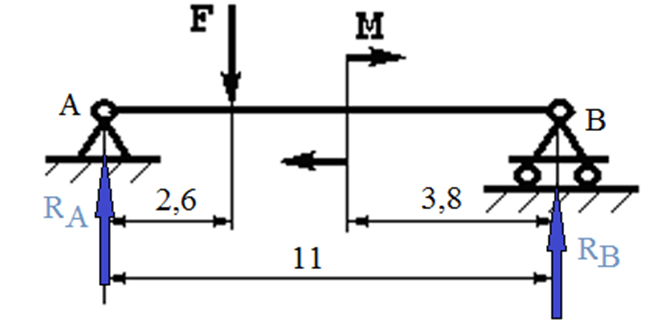

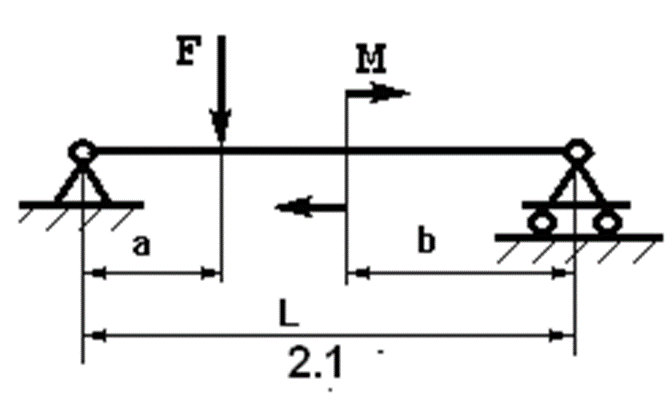

Для заданной схемы балки (рис. 2) требуется определить опорные реакции, построить эпюры изгибающих моментов, найти максимальный момент Мmax и подобрать стальную балку двутаврового поперечного

построить эпюры продольных сил, нормальных напряжений и удлинений. вычислить насколько и в какую сторону переместится крайнее правое сечение стержня круглого поперечного сечения( свободный конец). дано: d=10 мм, l1=1 м, l2= 0,5 м, Е=0.7*105 МПа.

Стальной стержень переменного сечения находится под действием двух продольных сил, приложенных по оси стержня. Построить эпюры поперечных сил, напряжений и перемещений. Весом самого стержня пренебречь.

Стальной стержень (Е = 2·105 МПа) находится под действием продольной силы F и собственного веса (γ = 77 кН/м3 - удельный вес материала). Построить эпюру продольных усилий Nx, эпюру нормальных напряжений σx, эпюру перемещений Ux.
