Условие:

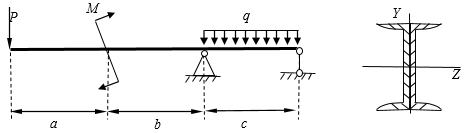

Для заданной схемы балки, сечение которой два швеллера, построить эпюры для поперечной силы и изгибающего момента и определить номер швеллера, если а = 1,0 м, b = 1,0 м, с = 2,0 м, q = 25 кН/м, Р = 5 кН, М = 10 кНм, допускаемое напряжение [σ] = 100 МПа.
Решение:

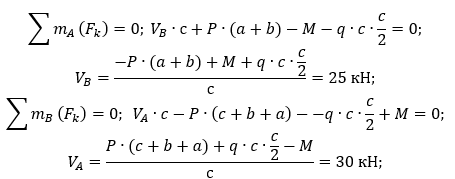

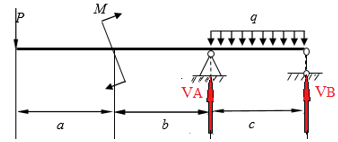

Определяем реакции опор. Для этого изобразим реакции на расчетной схеме и составим уравнения равновесия балки для моментов относительно опор:
Выполним проверку, составив условие равновесия балки
