Условие задачи

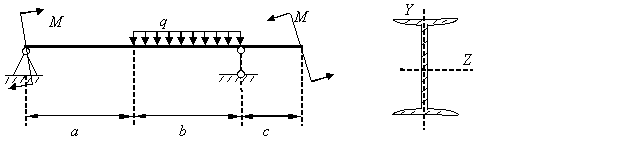

Для заданной схемы балки, сечение которой двутавр, построить эпюры для поперечной силы и изгибающего момента и определить номер двутавра, если а = 1,0 м, b = 1,0 м, с = 1,0 м, q = 10 кН/м, М = 10 кНм, допускаемое напряжение [σ] = 100 МПа.
Ответ

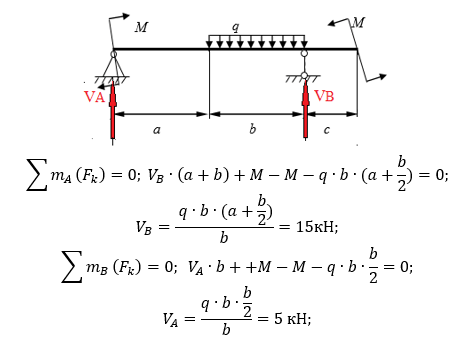

Определяем реакции опор. Для этого изобразим реакции на расчетной схеме и составим уравнения равновесия балки для моментов относительно опор:
Выполним проверку, составив условие равновесия балки
