Для заданной схемы балки требуется: 1. Построить эпюры поперечных сил и изгибающих моментов. 2. Из условия прочности на изгиб подобрать стальную балку двутаврового поперечного сечения. Дано:
«Для заданной схемы балки требуется: 1. Построить эпюры поперечных сил и изгибающих моментов. 2. Из условия прочности на изгиб подобрать стальную балку двутаврового поперечного сечения. Дано:»
- Сопротивление материалов
Условие:

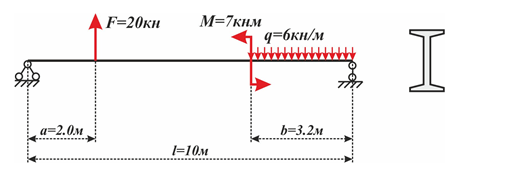

Для заданной схемы балки требуется:
1. Построить эпюры поперечных сил и изгибающих моментов.
2. Из условия прочности на изгиб подобрать стальную балку двутаврового поперечного сечения.
Дано:
Решение:

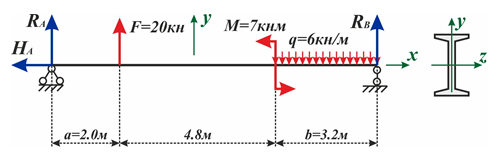

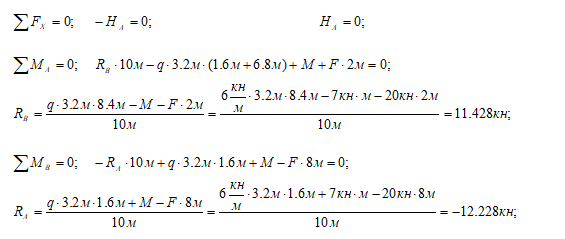

1) Определим реакции опор балки из уравнений равновесия балки.
Проверка:
