Для заданной схемы балки требуется: 1. Построить эпюры поперечных сил и изгибающих моментов; подобрать двутавровое поперечное сечение балки;
«Для заданной схемы балки требуется: 1. Построить эпюры поперечных сил и изгибающих моментов; подобрать двутавровое поперечное сечение балки;»
- Сопротивление материалов
Условие:

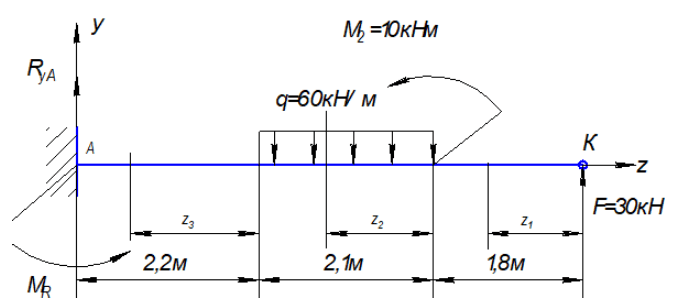

Для заданной схемы балки требуется:
1. Построить эпюры поперечных сил и изгибающих моментов; подобрать двутавровое поперечное сечение балки;
2. Рассчитать прогиб и угол поворота в крайней точке консольной балки (точка К) применив метод начальных параметров.

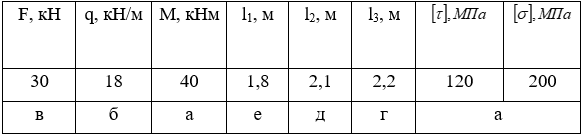

Таблица 2. Исходные данные

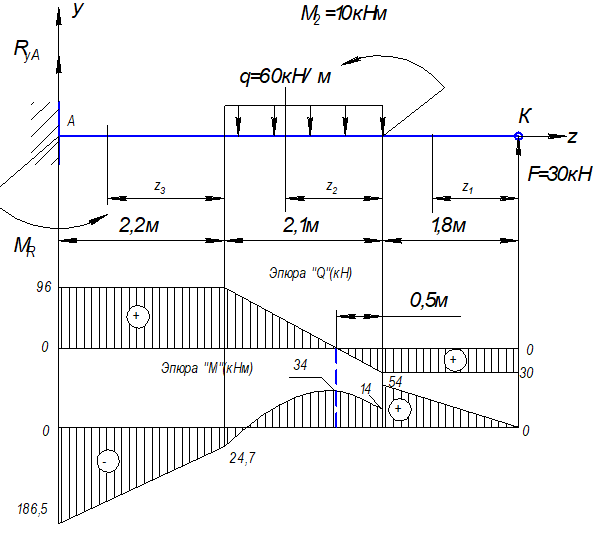

Рис.2 Эпюры поперечных сил и изгибающих моментов
Решение:
1. Определяем опорные реакции:
2. Определяем поперечные силы и изгибающие моменты и строим их эпюры:
Участок I
