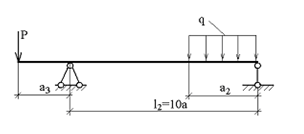

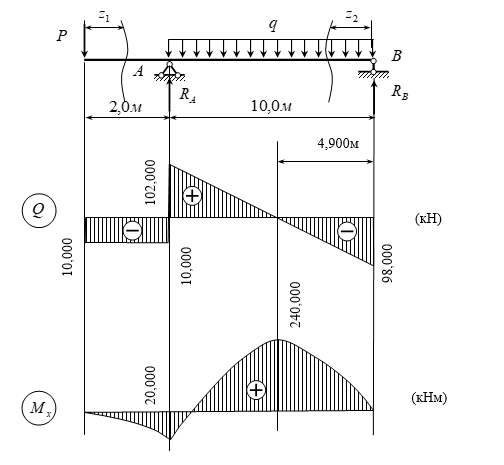

Для заданной схемы балки требуется написать выражения Q и М для каждого участка в общем виде, построить эпюры Q и М, найти M_max и подобрать  стальную балку двутаврового поперечного сечения при [σ]=160 МПа.

Дано: Схема VI; а = 1,5м; b=1,5 м; с = 1,6 м; Т_1 = 1500 Н•м; Т_2 = 1500 Н•м; Т_3 = 1600 Н•м; [τ] = 55 МПа; G = 0,4•E; Е = 2•10^11 Па. Требуется: 1. Установить, при каком значении момента Х угол поворота правого концевого сечения вала равен нулю.

При заданном допускаемом касательном напряжении из условия прочности определить диаметр вала, округлив его до ближайшего из следующих значений 30, 35, 40, 45, 50, 60, 70, 80, 90, 100, 200 мм.

Для заданной консольной балки построить эпюру поперечных сил и изгибающих моментов. Из условия прочности на изгиб определить несущую способность балки. Дано: M = ql2; P = ql; [σ] = 150 МПа
