- Сопротивление материалов
Условие:
Изгиб балок. Построение эпюр «М» и «Q».
Для заданной схемы балки требуется:

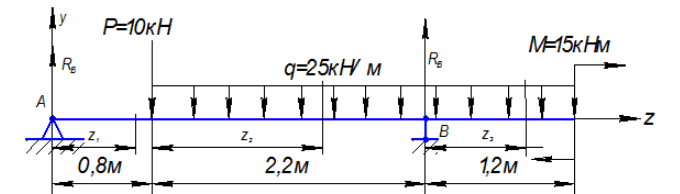

1.Вычертить расчётную схему балки с соблюдением масштаба по её длине. Указать все нагрузки и расстояния в цифрах.
2.Определить опорные реакции.
3.Отметить на схеме участки балки.
4.Записать уравнение для поперечной силы «Q» и для изгибающего момента «М» для произвольного сечения на каждом участке.
5.Вычислить значения «Q» и «М» в характерных сечениях и построить эпюры «Q» и «М».

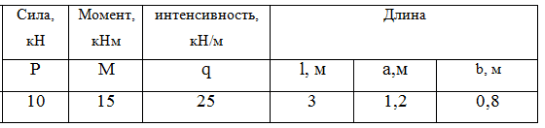

Таблица 1 Исходные данные
Решение:

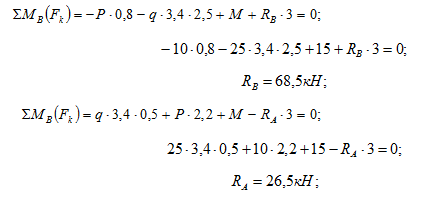

1.Определение реакций опор:
Проверка
Реакции опор определены верно.
2.Построение эпюр Q и М.
