Для заданной схемы конструкции (рисунок 2.1,а) определить реакции стержней AC и ВС, если на неё действуют грузы массой F1 = 24 кН и F2 = 46 кН (массой стержней пренебречь)

7 февраля 2025
Сопротивление материалов

Условие:

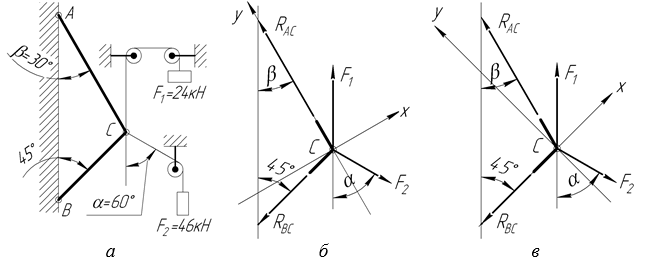

Для заданной схемы конструкции (рисунок 2.1,а) определить реакции стержней AC и ВС, если на неё действуют грузы массой F₁ = 24 кН и F₂ = 46 кН (массой стержней пренебречь) при a = 60° и b = 30°.

Решение:

Рассматриваем равновесие шарнира С. Освобождаем шарнир С от связей и изображаем действующие на него активные силы и реакции связей (рисунок 2.1,б).

Выбираем систему координат, совместив ось у по направлению с реакцией R_AC и составляем уравнения равновесия для системы сил, действующих на шарнир С.
