Для заданной схемы (рисунок 9.1) требуется написать выражения поперечной силы Q и изгибающего момента М для каждого участка, построить эпюры Q и М,

Для заданной схемы (рисунок 9.1) требуется написать выражения поперечной силы Q и изгибающего момента М для каждого участка, построить эпюры Q и М, найти максимальный момент M_max, подобрать стальную балку заданного сечения при [] = 160 МПа.

Исходные данные: F = 14 кН; M = 16 кНм; q = 2,5 кН/м, а = 1,6 м; b = 2,4 м; c = 1,4 м; l = 12 м. Поперечное сечение балки — прямоугольник со сторонами .

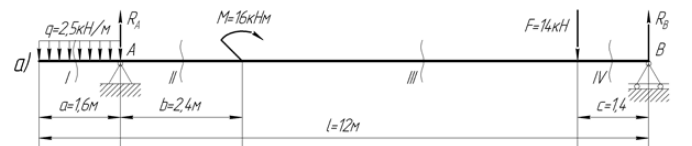

рисунок 9.1
