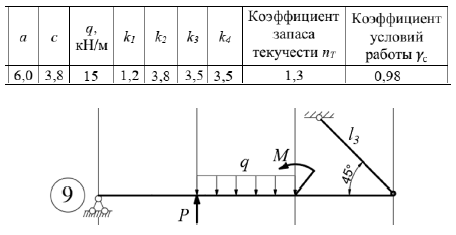

Для заданной схемы, требуется: 1) построить эпюры внутренних силовых факторов в балке, выразив искомые величины в долях q и l; 2) подобрать поперечное сечения троса из условия прочности;

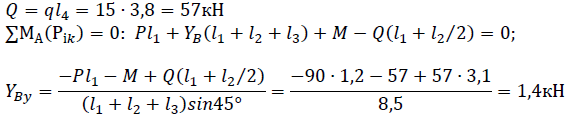

Определить реакции опор и выполнить проверку найденных реакций. Построить эпюры Q и M в общем виде. Из условия прочности по нормальным напряжениям подобрать величину допускаемой внешней нагрузки.

Для заданной балки (рис.1) требуется: Построить эпюры поперечных сил Qz и изгибающих моментов My; ординат эпюр выразить через q и l. Дано: P=ql; M=ql^2; l=1м; q=104 H/м; [σ] =160 Мпа.

Стальная рама (модуль упругости E=2·105 МПа) нагружена сосредоточенными силами P, парой сил M и равномерно распределенными силами интенсивностью q. Схемы нагружения рамы представлены на рис.
