Условие задачи

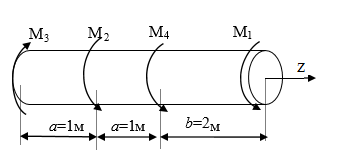

Для заданной схемы вала, находящегося в равновесии, из условий прочности и жесткости подобрать диаметр вала, если скручивающие моменты М1 = 1 кНм, М2 = 5 кНм,. М3 = 3 кНм, допускаемое напряжение [τ]= 80 МПа, допускаемый угол скручивания [φ]=0,06 o , модуль сдвига G = 80 ГПа. Найти полярный момент инерции кольцевого поперечного сечения вала .
Ответ

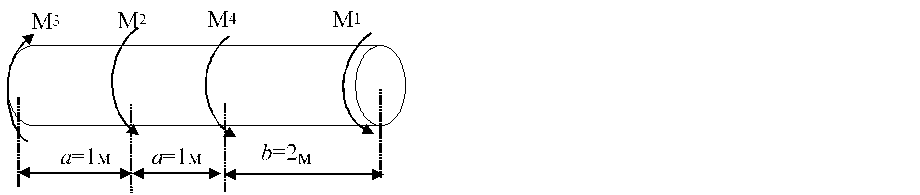

Определим величину момента М4 из условия статического равновесия
Построим эпюру крутящих моментов и применением метода сечений, для этого рассмотрим три сечения
