Для заданной схемы вала, находящегося в равновесии, из условий прочности и жесткости подобрать диаметр вала, если скручивающие моменты. Построить эпюру углов закручивания.
«Для заданной схемы вала, находящегося в равновесии, из условий прочности и жесткости подобрать диаметр вала, если скручивающие моменты. Построить эпюру углов закручивания.»
- Сопротивление материалов
Условие:

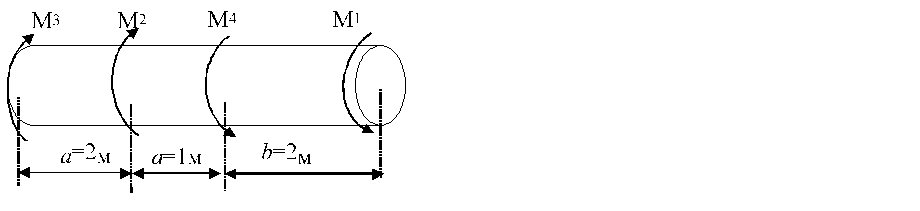

Для заданной схемы вала, находящегося в равновесии, из условий прочности и жесткости подобрать диаметр вала, если скручивающие моменты М1 = 1 кНм, М2 = 2 кНм,. М3 = 3 кНм, допускаемое напряжение [τ]= 50 МПа, допускаемый угол скручивания [φ]=0,1o , модуль сдвига G = 80 ГПа.
Построить эпюру углов закручивания.
Решение:

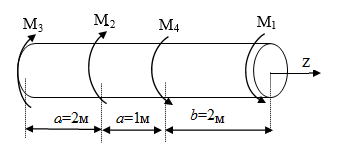

Определим величину момента М4 из условия статического равновесия
Рассмотрим три сечения
