Условие:

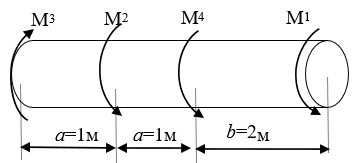

Для заданной схемы вала, находящегося в равновесии, из условий прочности и жесткости подобрать диаметр вала, если скручивающие моменты М1 = 5 кНм, М2 = 4 кНм,. М3 = 8 кНм, допускаемое напряжение [τ]= 70 МПа, допускаемый угол скручивания [φ]=0,04 o , модуль сдвига G = 80 ГПа. м
Решение:
Определим величину момента М4 из условия статического равновесия

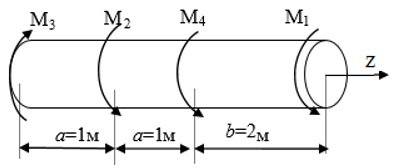

Определим величины крутящих моментов с применением метода сечений, для этого рассмотрим три сечения
