Для заданной схемы вала, находящегося в равновесии, из условий прочности и жесткости подобрать внешний и внутренний диаметры вала, если скручивающие моменты

Дата добавления: 10.09.2024

Условие задачи

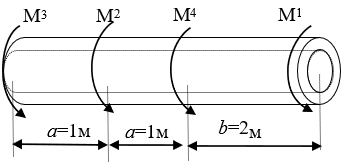

Для заданной схемы вала, находящегося в равновесии, из условий прочности и жесткости подобрать внешний и внутренний диаметры вала, если скручивающие моменты М1 = 5 кНм, М2 = 8 кНм,. М3 = 4 кНм, допускаемое напряжение [τ]= 60 МПа, допускаемый угол скручивания [φ]=0,04 o , модуль сдвига G = 80 ГПа. Внешний диаметр в два раза больше внутреннего.

Ответ

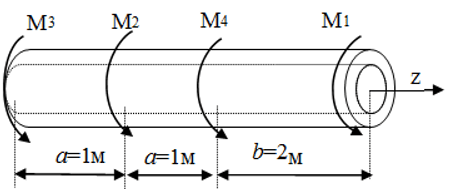

Определим величину момента М4 из условия статического равновесия

Построим эпюру крутящих моментов и применением метода сечений, для этого рассмотрим три сечения
