Условие задачи

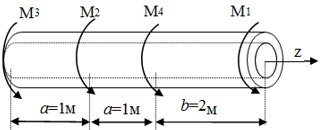

Для заданной схемы вала, находящегося в равновесии, из условий прочности и жесткости подобрать внешний и внутренний диаметры вала, если скручивающие моменты М1 = 4 кНм, М2 = 3 кНм,. М3 = 5 кНм, допускаемое напряжение [τ]= 80 МПа, допускаемый угол скручивания [φ]=0,08 o , модуль сдвига G = 80 ГПа. Внешний диаметр в два раза больше внутреннего.
Ответ
Определим величину момента М4 из условия статического равновесия
Построим эпюру крутящих моментов и применением метода сечений, для этого рассмотрим три сечения
