Условие задачи

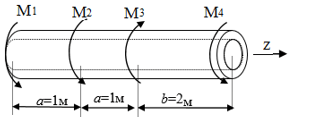

Для заданной схемы вала, находящегося в равновесии, из условий прочности и жесткости подобрать внешний и внутренний диаметры вала и построить эпюру углов закручивания, приняв левое торцевое сечение за неподвижное, если скручивающие моменты М1 = 4 кНм, М2 = 1 кНм,. М3 = 1 кНм, допускаемое напряжение [𝜏]= 60 МПа, допускаемый угол скручивания [φ]=0,1o , модуль сдвига G = 60 ГПа. Внешний диаметр в четыре раза больше внутреннего.
Ответ
Определим величину момента М4 из условия статического равновесия
Определим величину крутящих моментов с применением метода сечений, для этого рассмотрим три сечения
