Условие задачи
Для заданной схемы вала необходимо построить эпюру крутящих моментов. Определить диаметры ступеней вала (мм), полярные моменты инерции сечений ступеней вала и полярные моменты сопротивления сечений. Вычислить максимальные касательные напряжения в поперечных сечениях каждого участка и построить эпюру касательных напряжений. Определить углы поворота сечений вала и построить эпюру углов поворота сечений вала.
Ответ
1.Определим значение вращающих моментов ведомых шкивов:

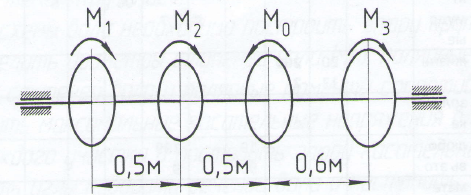

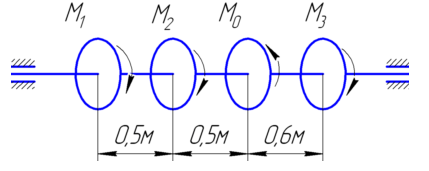

Рис.7 Кручение. Исходная схема.

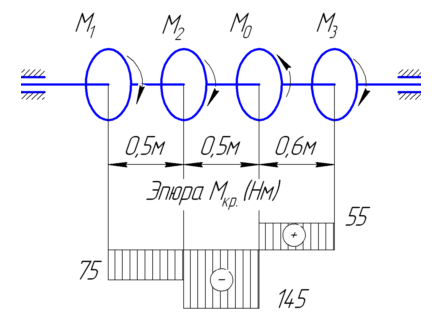

Рис.8 Эпюра крутящих моментов.
