Для заданных балок требуется: 1) построить эпюры внутренних силовых факторов; 2) выполнить контроли построения эпюр: а) в консольных системах проверить эпюры изгибающих моментов по площадям эпюр поперечных сил на каждом участке;
«Для заданных балок требуется: 1) построить эпюры внутренних силовых факторов; 2) выполнить контроли построения эпюр: а) в консольных системах проверить эпюры изгибающих моментов по площадям эпюр поперечных сил на каждом участке;»
- Сопротивление материалов
Условие:
Для заданных балок требуется:
1) построить эпюры внутренних силовых факторов;
2) выполнить контроли построения эпюр:
а) в консольных системах проверить эпюры изгибающих моментов по площадям эпюр поперечных сил на каждом участке;
б) в системах с шарнирными опорами проверить найденные значения внутренних сил в одном (любом) сечении, вычислив их, через правые и левые внешние силы.
Дано:
q1= q;
q2= 0;
М1 = 0;
М2 = М;
Р1 = Р;
Р2 = 0;
М = 2ql2;
Р = ql;
а = 2l;
γ = 0,5
Решение:

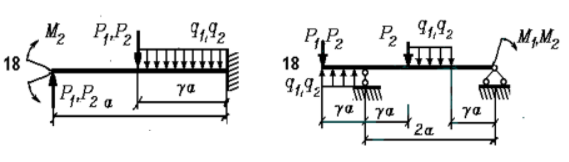

Схема I

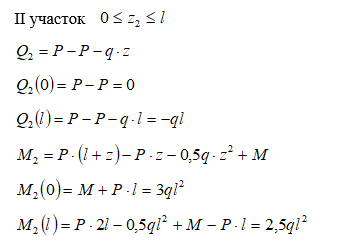

Разбиваем балку на участки. Определим поперечные силы и изгибающие моменты в сечениях балки.
Строим эпюры Q и M.
