Условие задачи
Для заданных двух схем балок (рисунок 1) требуется написать выражения Q и M для каждого участка в общем виде, построить эпюры Q и Mи, найти Mиmax и подобрать:
1) для схемы (а) деревянную балку круглого поперечного сечения при [σ]=8МПа;
2) для схемы (б) стальную балку двутаврового поперечного сечения при [σ]=160МПа;

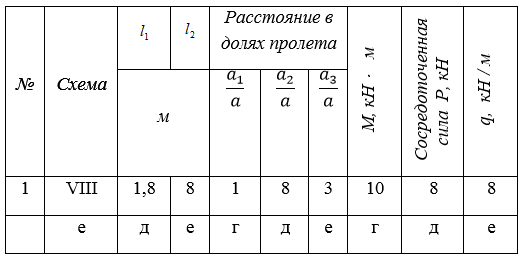

Числовые данные согласно шифру:

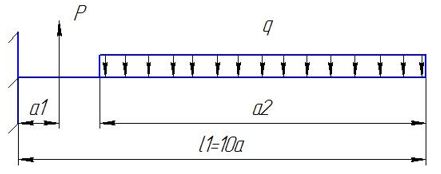

Рисунок 1(а)

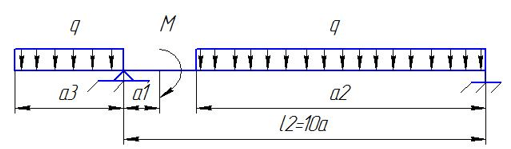

Рисунок 1(б)
Ответ
а)

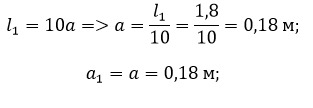

Предварительно определим расстояния:
Для этой балки при построении эпюр можно не определять реакции в заделке, если строить эпюры, подходя к сечению справа.
I участок (справа):
