Для заданных двух схем балок (рисунок 4) требуется написать выражения Q и M для каждого участка в общем виде, построить эпюры Q и Mu, найти M_umax и подобрать: 1) для схемы (а) деревянную балку круглого поперечного сечения при [σ]=8 МПа;

«Для заданных двух схем балок (рисунок 4) требуется написать выражения Q и M для каждого участка в общем виде, построить эпюры Q и Mu, найти M_umax и подобрать: 1) для схемы (а) деревянную балку круглого поперечного сечения при [σ]=8 МПа;»
  • Сопротивление материалов

Условие:

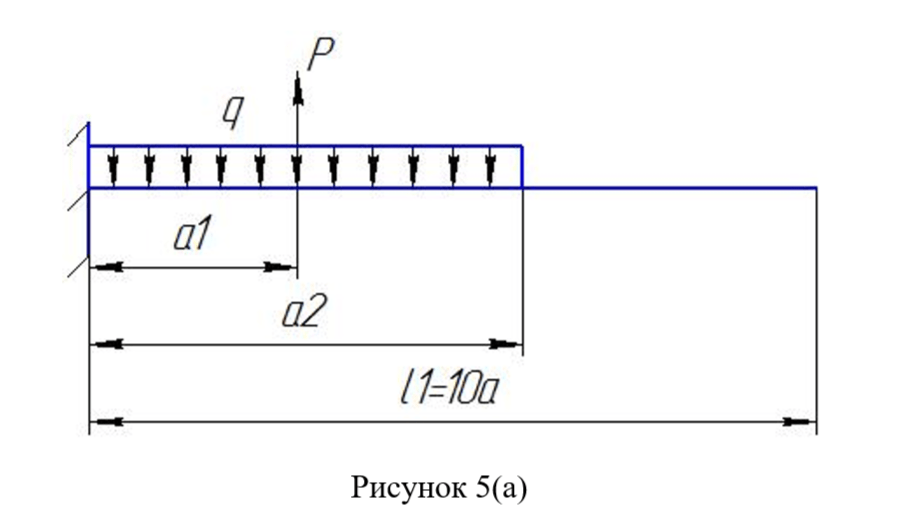

Для заданных двух схем балок (рисунок 4) требуется написать выражения Q и M для каждого участка в общем виде, построить эпюры Q и Mu, найти Mumax и подобрать:

1) для схемы (а) деревянную балку круглого поперечного сечения при [σ]=8 МПа;

2) для схемы (б) стальную балку двутаврового поперечного сечения при [σ]=160 МПа;

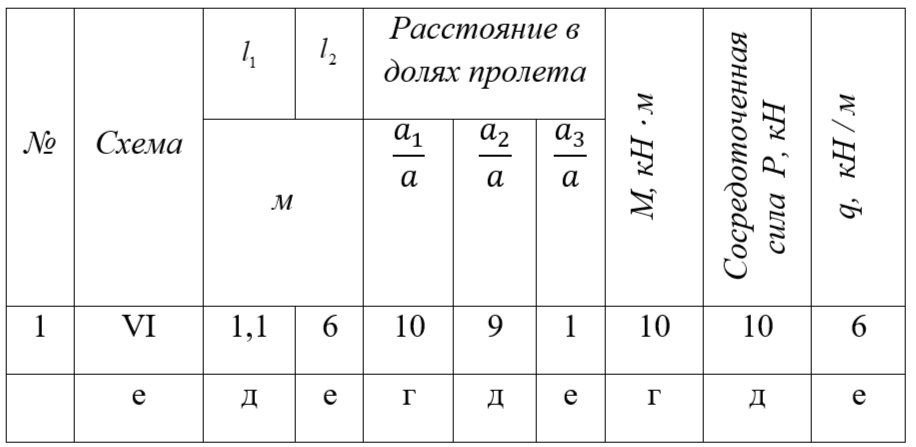

Числовые данные согласно шифру:

Решение:

а) Предварительно определим расстояния:

l1=10a=a=l1/10=1,1/10=0,11 м;

a1=10a=1,1 м;

a2=9a=9∙0,11=0,99 м.

Для этой балки при построении эпюр можно не определять реакции в заделке, если строить эпюры, подходя к сечению справа.

I участок (справа): 0x10,11 м.

Q1=-F=-10 кН;

Строим эпюру Q.

Mu1=F∙x1;

При x1=0: Mu1=0;

При x1=0,11 м: Mu1=10∙0,11=1,1 кНм;

Строим эпюру Mu.

II участок (справа): 0,11x21,1 м.

Q2=-F+q∙(x2-0,11);

При x2=0,11 м: Q2=-10 кН;

При x2=1,1 м: Q2=-10+6∙0,99=-4,06 кН;

Строим эпюру Q.

Mu2=F∙x2-q∙(x2-0,11)2/2;

При x2=0,11 м: Mu2=10∙0,11=1,1 кНм;

При x...
