Для заданных двух схем балок требуется написать выражения Q и М для каждого участка в общем виде, построить эпюры Q и М, найти Mmax и подобрать: а) для схемы (а) деревянную балку круглого поперечного сечения при [s]=8 МПа;

5 марта 2025
Сопротивление материалов

Условие:

Для заданных двух схем балок требуется написать выражения Q и М для каждого участка в общем виде, построить эпюры Q и М, найти M_maxи подобрать:

а) для схемы (а) деревянную балку круглого поперечного сечения при

б) для схемы (б) стальную балку двутаврового поперечного сечения при

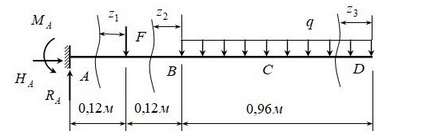

Вариант а):

Решение:

Необходимости в определении опорных реакций нет, если рассчитывать балку, используя правые отсечённые части. Построение эпюр изгибающих моментов и поперечных сил. Балка имеет три участка. Проводим на каждом участке сечение на расстоянии от начала участка. Из условия равновесия отсеченной части определяем поперечные силы и изгибающие моменты. По полученным значениям строим эпюру поперечных сил Q и...
