Условие:
Для заданных двух схем балок требуется:

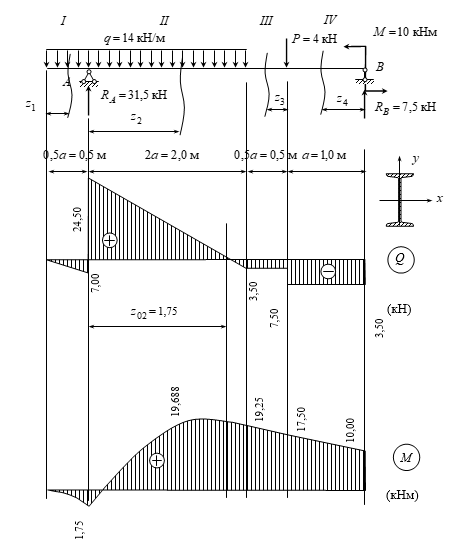

1. Записать аналитические выражения (функции) для поперечных сил Q и изгибающих моментов M для каждого участка в общем виде, построить эпюры Q и M, найти максимальный по модулю изгибающий момент
2. Подобрать для схемы «а» деревянную балку прямоугольного поперечного сечения с заданным отношением k высоты к ширине при допускаемом напряжении
, для схемы «б» – стальную балку двутаврового поперечного сечения при
При подборе стальной балки допускается перегрузка, не превышающая 5%.

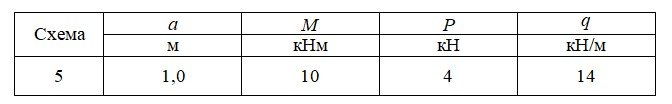

Решить задачу для схемы "б". Сечение - двутавр.

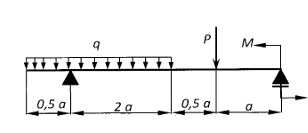

Схема "б"
Решение:

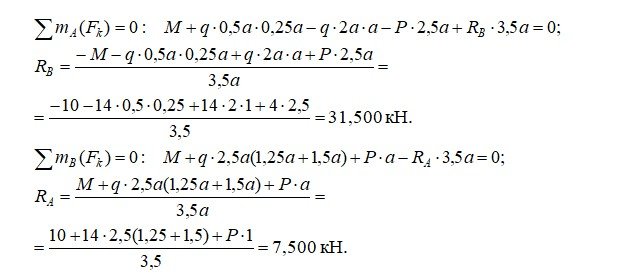

1. Определим опорные реакции из уравнений равновесия:
Сделаем проверку
