Условие:
Подбор сечения балок
Для заданных схем балок требуется:
а) построить эпюры Q и M;
б) подобрать размеры поперечных сечений.
Материалы балок: прямоугольное и круглое сечение – дерево
двутавр и швеллер - сталь

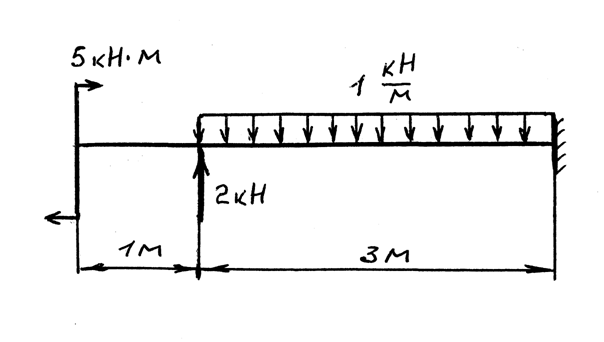

Схема 3
Решение:
1. Строим эпюры поперечных сил
и изгибающих моментов
Для балки, жестко защемленной одним концом, построение эпюр поперечных сил и изгибающих моментов рекомендуется начинать с незакрепленного сечения...
