Двухступенчатый стальной брус, длины ступеней которого указаны на рисунке 23 (схемы I-X), нагружен силами F1 и  F2. Построить эпюры продольных сил и нормальных напряжений по длине бруса.

Дата добавления: 24.04.2024

Условие задачи

Двухступенчатый стальной брус, длины ступеней которого указаны на рисунке 23 (схемы I-X), нагружен силами F1 и  F2. Построить эпюры продольных сил и нормальных напряжений по длине бруса. Определить удлинение (укорочение) бруса, приняв Е=2.105 МПа.

Дано:

Ответ

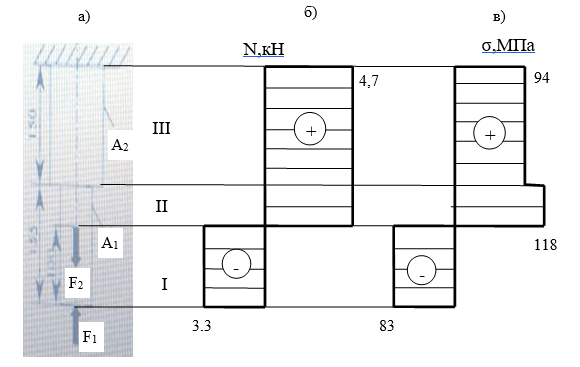

1. Разбиваем брус на участки, как показано на рис. a

2. Пользуясь методом сечений, определяем значения продольных сил N на участках бруса:

Строим эпюру продольных сил (рис.б).

3. Вычисля...
