Условие задачи
Двухступенчатый стальной брус нагружен силами F1, F2 и F3.

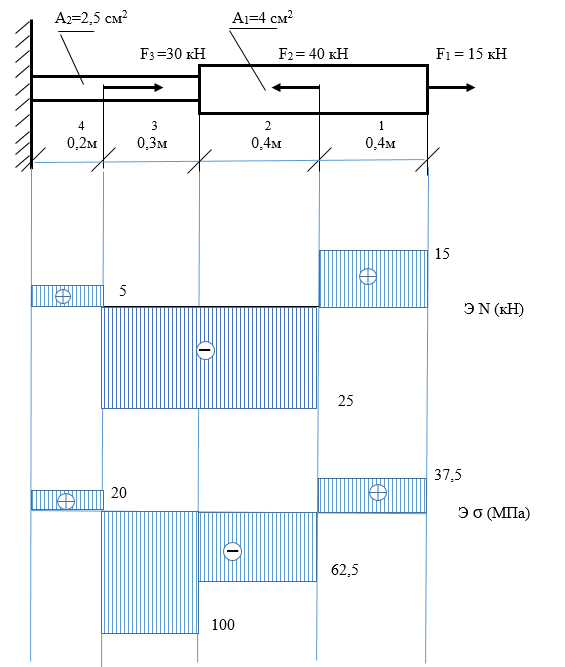

Построить эпюры продольных сил и нормальных напряжений по длине бруса. Определить удлинение (укорочение) бруса, приняв Е = 2· 105 Мпа. Проверить прочность бруса, если [σр]= 160 Мпа, а [σс]= 120 Мпа
Ответ
Разбиваем брус на участки, начиная от свободного конца. Границами участков являются сечения, в которых или приложены внешние силы или изменяются размеры поперечного сечения бруса.
Пользуясь методом сечений, определяем значения продольной силы N на каждом из участков бруса:
