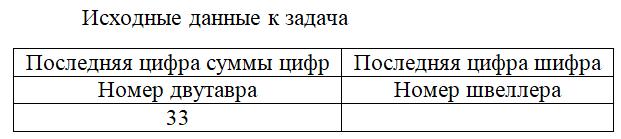

Геометрические характеристики поперечных сечений стержней. Для заданного (рис.) сечения, составленного из прокатных профилей, определить величину главных центральных моментов инерции.

1. Выписываем данные из сортаментов.

Двутавр №33:

h₁ = 330мм; b₁ = 140мм; d₁ = 7мм; t₁ = 11,2мм; A₁ = 53,8см²; l_x1 = 9840см⁴; l_y1 = 419см⁴.

Швеллер №20^а :

h₂ = 200мм; b₂ = 80мм; d₂ = 5,2мм; t₂ = 9,7мм; A₂ = 25,2см²; l_x2 = 1670см⁴; l_y2 = 139см⁴; z₀₂ = 2,28см.

2. Определяем положение центра тяжести.

Центр тяжести составной фигуры лежит на ее оси симметрии y. Вспомогательную ось x0 совместим с нижней границей сечения . Координата центра тяжести всего сечения yc опред...
