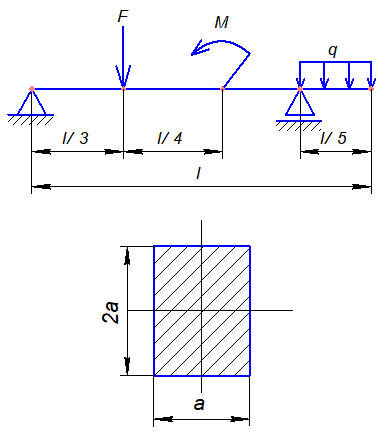

Горизонтальная балка опирается на неподвижный и подвижные шарниры. Балка нагружена парой сил с моментом М пары, распределенной нагрузкой интенсивности q в вертикальной плоскости и сосредоточенной силой F.

Для заданной схемы балки требуется:

1) построить эпюру поперечных сил;

2) построить эпюру изгибающих моментов;

3) найти опасное сечение;

4) определить предельный размер a сечения балки, исходя из условия прочности по допускаемому нормальному напряжению [σ], равному 160 МПа.

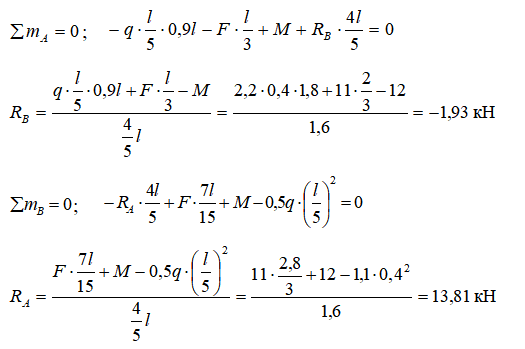

Исходные данные:

l = 2 м;

М = 12 кH∙м;

q = 2,2 кH/м;

F = 11 кН;

[σ] = 160 МПа
