Условие задачи
Исследование НДС колонны.

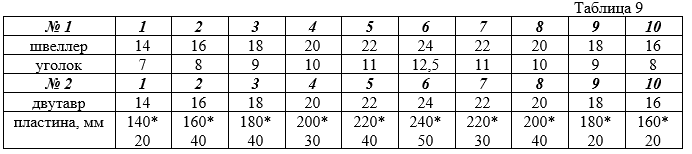

Для короткой колонны заданного сечения, нагруженной внецентренно-приложенной силой Р (рис.9, таблица 9) провести расчет на прочность:
1. Определить максимальную величину силы Р, приложенной в точке А;
2. Определить напряжения в 6-ти характерных точках поперечного сечения колонны при действии силы Ррасч и построить эпюру напряжений;
3. Построить ядро сечения.
Рис.9
1. швеллер №16
А1=18,1см2, z0=1,8см, Ix1=63,3cм4, Iy1=747cм4, b=80мм, d=5мм
2. уголок №8 (80x80x6)
А2=9,38см2, z0=2,19см, Ix1= Iy1 =56,97cм4, h=160мм, b=64мм
Ответ
1. Примем расчетную систему координат x,y1.
Так как ось Y является осью симметрии, то она главная центральная ось YС.

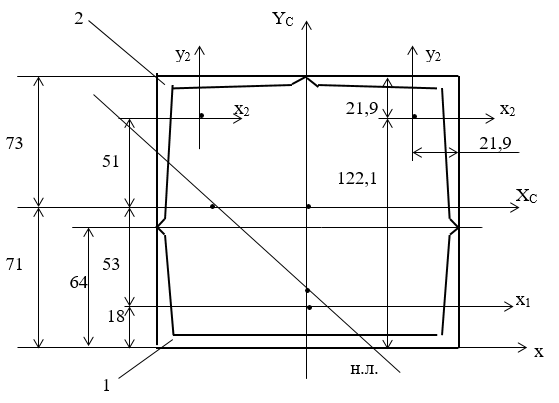

Рис. 9.1
Координаты центра тяжести сечения:
2. Определение осевых моментов инерции.
