Исходные данные: F=12 кН; A1=0,9·10-4 м2; A2=1,7·10-4 м2; a=1,1м; b=1,8 м; h=2,7 м; Δ=0,17 мм; Δl=55о. Условие задачи: Для статически неопределимой системы, состоящей из невесомой жесткой балки АВ и двух

Дата добавления: 13.09.2024

Условие задачи

Исходные данные: F=12 кН; A1=0,9·10-4 м2; A2=1,7·10-4 м2; a=1,1м; b=1,8 м; h=2,7 м; Δ=0,17 мм; Δl=55о.
Условие задачи: Для статически неопределимой системы, состоящей из невесомой жесткой балки АВ и двух стальных стержней 1 и 2, нагруженной силой F,
Требуется:
    1) раскрыть статическую неопределенность, т.е. определить усилия в стержнях N1 и N2;
    2) определить напряжения в стержнях Ϭ1 и Ϭ2;
    3) определить дополнительные напряжения в стержнях Ϭ1Δ и Ϭ2Δ, вызванные неточностью изготовления одного из них на Δ;
    4) определить дополнительные напряжения в стержнях Ϭ1t и Ϭ2t, вызванные изменением температуры на  Δt0.

Ответ

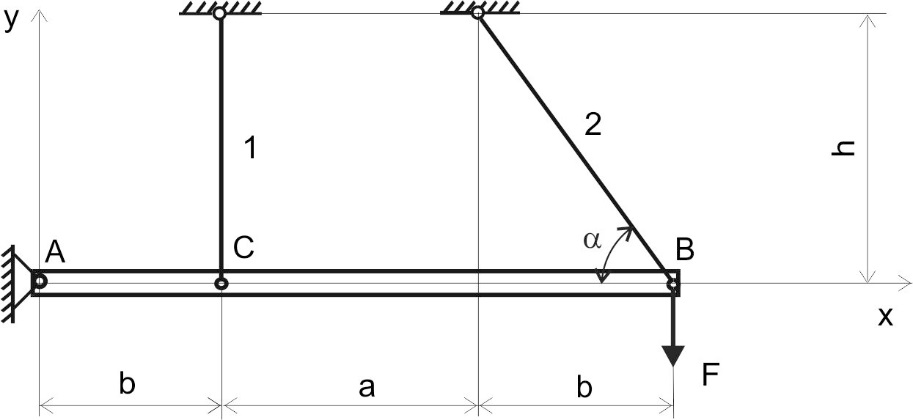

Выполним рисунок статически неопределимой системы

Рис. 1

Раскроем статическую неопределимость системы.
Составим условие равновесия для стержневой системы
