Из условий прочности запроектировать стержневую конструкцию, поддерживающую жёсткую балку: растянутые стержни в виде двух равнобоких уголков из стали 18КП; сжатые стержни квадратного сечения из сосны.
«Из условий прочности запроектировать стержневую конструкцию, поддерживающую жёсткую балку: растянутые стержни в виде двух равнобоких уголков из стали 18КП; сжатые стержни квадратного сечения из сосны.»
- Сопротивление материалов
Условие:
Из условий прочности запроектировать стержневую конструкцию, поддерживающую жёсткую балку: растянутые стержни в виде двух равнобоких уголков из стали 18КП; сжатые стержни квадратного сечения из сосны.
Таблица 1.
Решение:
1.Рассмотрим равновесие стержневой системы. Приложим внешние силу Р иреакции стержней N1 и N2. Составляем расчётную схему. Выбираем рациональное расположение координатных осей.

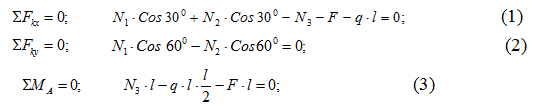

2.Составляем два уравнения равновесия для аналитического определения реакций связей:
Из уравнения (3) cледует:
