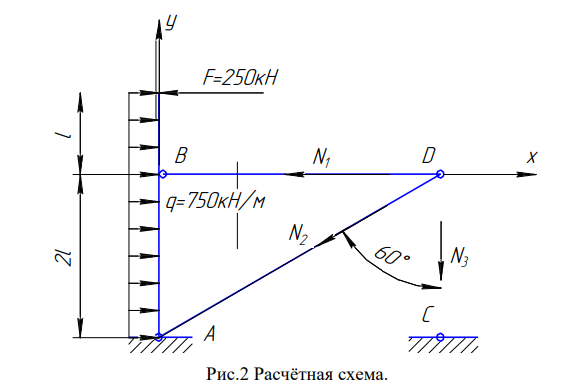

Из условий прочности запроектировать стержневую конструкцию, поддерживающую жѐсткую балку: растянутые стержни в виде двух равнобоких уголков из стали 18КП; сжатые стержни квадратного сечения из сосны.

Для заданной балки требуется: 1. Изобразить расчетную схему балки. 2. Построить эпюры изгибающего момента Mz и поперечной силы Qy.

К стальному ступенчатому валу приложены четыре момента. Необходимо:  1. Построить эпюру крутящих моментов. 2. Подобрать размеры сечений сплошного вала из условия прочности.

Для заданного вала (рис. 5.7,а), нагруженного скручивающими сосредоточенными и распределенными моментами (М = m l), выполнить расчет на прочность и жесткость.
