Условие задачи

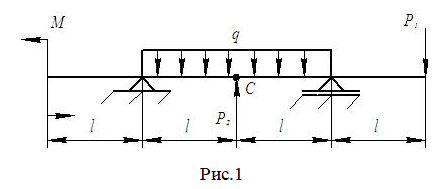

Дана балка, нагруженная, как показано на рисунке 1. Цифровые данные – в таблице 1.
Необходимо
- Определить реакции опорных устройств.
- Составить выражения для поперечных сил и изгибающих моментов.
- Вычислить граничные значения внутренних силовых факторов и их экстремальные значения.
- Из условия прочности по нормальным напряжениям подобрать двутавр.
- Определить максимальное значение касательного напряжения в сечении, в котором действует наибольшая поперечная сила.
- Написать универсальные уравнения углов поворота и прогибов балки. Сформулировать граничные условия и определить начальные параметры.
- Рассчитать значения углов поворота сечения над правой опорой и прогибов сечения .
Ответ
1.Определяем опорные реакции.
Реакции определены верно.
2. Вычисляем граничные значения внутренних силовых факторов и их экстремальные значения.
Участок I
Q = 0;
M = - M = - 16 кНм.
Участок II
