К стальному ступенчатому валу, имеющему сплошное поперечное сечение, приложены четыре момента (рис. 2). Левый конец вала жестко закреплен в опере, а правый конец - свободен и его торец имеет угловые перемещения относительно левого конца.

 К стальному ступенчатому валу, имеющему сплошное поперечное сечение, приложены четыре момента (рис. 2). Левый конец вала жестко закреплен в опере, а правый конец - свободен и его торец имеет угловые перемещения относительно левого конца.

Дано:

а = 1,2м, b = 1,2м, с=1,2м,

Т₁ = 5,3 кН·м, Т₂ = 2,3 кН·м, Т₃ = 1,3 кН·м, Т₄ = 0,3 кН·м,

[τ] = 35 МПа.

Требуется:

 1) построить эпюру крутящих моментов по длине вала;

2)  при  заданном  значении  допускаемого  напряжения  на  кручение определить диаметры d₁ и d₂ вала из расчета на прочность, полученные значения округлить;

3) построить эпюру действительных напряжений кручения  по длине вала;

4) построить эпюру углов закручивания, приняв G≈0,4Е, (2*10⁴кН/см²).

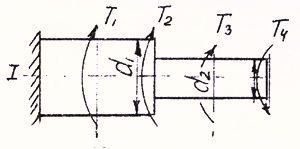

Рисунок 2.
