К стальному ступенчатому валу с отношением диаметров D/d = 2 приложены вращающие моменты. Из условия прочности при кручении найти диаметры D и d участков вала. Определить

24 января 2025
Сопротивление материалов

Условие:

К стальному ступенчатому валу с отношением диаметров D/d = 2 приложены вращающие моменты. Из условия прочности при кручении найти диаметры D и d участков вала.

Определить деформацию вала.

Входные данные: M1 = 15 kHм; M2 = 10 kHм; M3 = 45 kHм; a = 0.7 м; b = 0.9 м; c = 1.1; e = 1.2 м; τ_доп= 70 МПа; G = 8 *10¹⁰Па.

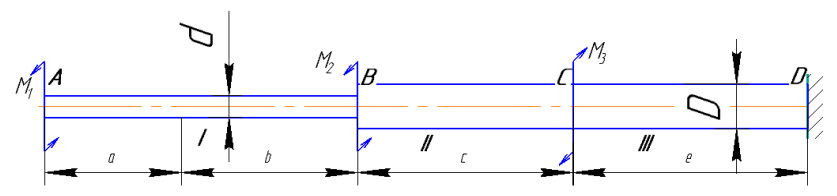

Рисунок 2.1 - Вал

Решение:

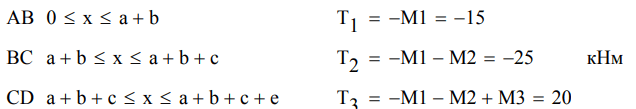

Методом сечений находим внутренние усилия на каждом из участков, составляя сумму моментов относительно продольной оси бруса. Строим эпюру внутренних усилий рис. 2.2.
