К стальному ступенчатому валу с отношением диаметров D/d = 2 приложены вращающие моменты. Требуется:

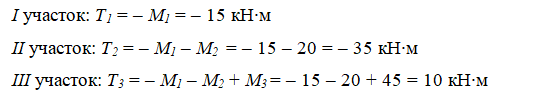

1. Методом сечений определить внутренние усилия и напряжения на каждом из участков. Найти наиболее напряженный участок.

2. Из условия прочности при кручении найти требуемое значение полярного момента сопротивления, а затем и диаметры участков.

3. Вычислить фактические напряжения на каждом из участков. Построить эпюры внутренних усилий и напряжений.

4. Найти углы закручивания каждого из участков в отдельности. Определить угловое перемещение характерных сечений. Построить эпюру перемещений.



Дано:

a = 1,4 м;

b = 1,7 м;

с = 2,2 м;

е = 2,7 м;

M₁ = 15 кH∙м;

M₂ = 20 кH∙м;

M₃ = 45 кH∙м;

G = 8∙10⁴ МПа;

[τ] = 125 МПа
