Условие задачи
К стальному трансмиссионному валу постоянного поперечного сечения d через шкивы (0 и без номера подводится от двигателей мощность N при числе оборотов в минуту п. С вала через шкивы 1, 2 и 3 мощность снимается на потребители. При известных данных необходимо:
1. Определить внешние скручивающие моменты, передаваемые на вал (М, М0) и снимаемые с вала (М1,М2,М3), а также все внешние силы.
2. Построить эпюры изгибающих моментов в вертикальной (Mx) и горизонтальной (My) плоскостях.
3. Построить эпюру крутящих моментов (T).
4. Определить диаметр вала d из условия прочности по V теории. Полученное по расчёту значение диаметра в мм округлить до ближайшего большого числа, оканчивающегося на 0,2,5,8.

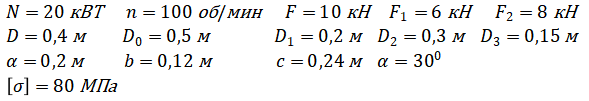

Дано:
Ответ

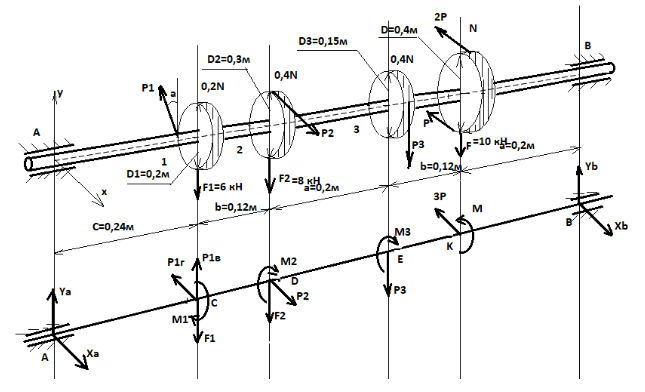

1. Составим расчетную схему.

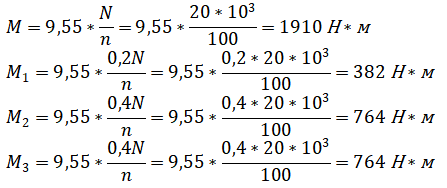

2. Определим скручивающие моменты.
3. Определим окружные усилия.
