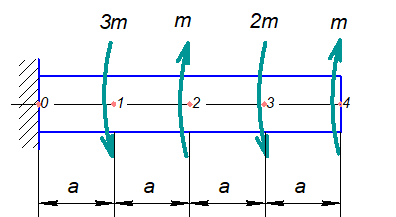

К стальному валу приложены пары сил моментами m. Требуется определить из условия прочности размеры поперечного сечения вала. Построить эпюру углов закручивания.

Условие:

К стальному валу приложены пары сил моментами m.

Требуется определить из условия прочности размеры поперечного сечения вала. Построить эпюру углов закручивания.

Дано:

а = 2 м;

m = 2qа²;

q = 8 кН/м;

[τ] = 100 МПа;

G = 8×10⁴ МПа;

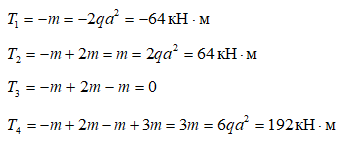

1. Разбиваем вал на участки. Определяем крутящие моменты на участках.

Строим эпюру крутящих моментов.

2. Определим размеры поперечных сечений вала из условия прочности.

[] - допускаемое напряжение

Wp - по...
