К стальному валу приложены пары сил с моментами М1 и М2. Требуется определить из условия прочности неизвестные размеры вала, округлив их до ближайшей величины по ГОСТ 6636-69,

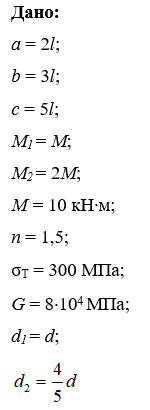

К стальному валу приложены пары сил с моментами М₁ и М₂. Требуется определить из условия прочности неизвестные размеры вала, округлив их до ближайшей величины по ГОСТ 6636-69, и вычислить максимальный угол поворота поперечного сечения вала (в град). Для этого необходимо:

1) построить эпюру крутящего момента в долях M;

2) построить эпюру максимальных касательных напряжений в долях M/d³;

3) построить эпюру относительных (в долях M/Gd⁴) и абсолютных (в долях Ml/Gd⁴) углов закручивания;

4) подобрать диаметр стержня по условию прочности, приняв   МПа и запас прочности n =1,5 .  Для этого вначале по IV теории прочности потенциальной энергии изменения формы найти предел текучести на сдвиг ,а затем найти  допускаемое касательное напряжение
