Условие задачи

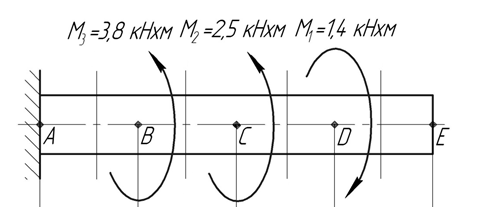

К стальному валу приложены скручивающие моменты: М1, M2, M3.
Требуется:
1) построить эпюру крутящих моментов;
2) при заданном значении определить диаметр вала из расчета на прочность и округлить его величину до ближайшей большей, соответственно равной: 30, 35, 40, 45, 50, 60, 70, 80, 90, 100 мм.
Дано: М1=1,4 кН·м; М2=2,5 кН·м; М3=3,8 кН·м; [τ]=60 МПа.
Ответ

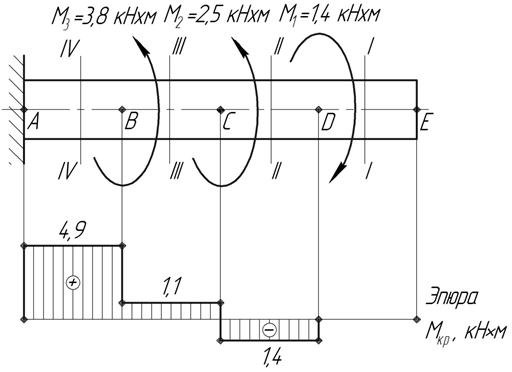

Рис. Расчетная схема вала с эпюрами
1. Построение эпюры крутящих моментов по длине вала.
Вал содержит четыре расчетных участка AB, BC, CD и DE. Находим значения Мкр на каждом участке. Согласно методу сечений для получения расчетных зависимостей разрезаем вал в пределах каждого участка плоскостью на две части и оставляем ту часть, которая не содержит заделку. Крутящий момент равен алгебраической сумм...
