К стальному валу приложены три известных момента: =1100 Н·м, =1400 Н·м, = 1800 Н·м, а = 1,1 м, b = 1,4 м, с = 1,8 м (рис. 3.1). Требуется: 1. Установить, при каком значении момента Х угол закручивания пра-вого концевого сечения вала равен нулю.

Дата добавления: 17.08.2024

Условие задачи

К стальному валу приложены три известных момента: Т1 =1100 Н·м, Т2 =1400 Н·м, Т3 = 1800 Н·м, а = 1,1 м, b = 1,4 м, с = 1,8 м  (рис. 3.1).

Требуется:

1. Установить, при каком значении момента Х угол закручивания правого концевого сечения вала равен нулю.

2. Построить эпюру крутящих моментов.

         3. При заданном значении  определить диаметр вала из расчета на прочность и округлить его величину до ближайшего большого, соответственно равного 30, 35,40, 45, 50, 60, 70, 80, 90, 100 мм.

4. Построить эпюру углов закручивания.

5. Найти наибольший относительный угол закручивания и проверить вал на жесткость при

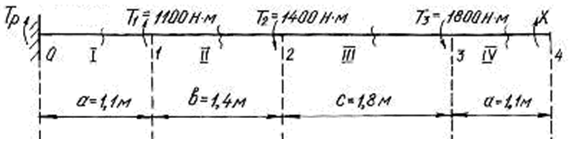

Рис. 3.1.



Ответ

1. Задача является статически неопределимой, так как невозможно определить из одного уравнения равновесия два неизвестных момента Тр и Х . Для решения составим одно уравнение статики и одно уравнение совместности деформации. Уравнение статики представляем в виде уравнения моментов относительно продольной оси вала

Угол закручивания правого концевого сечения может быть выражен как алгебраичес...
