Условие задачи
К стальному валу приложены три известных момента: М1, М2, М3 (рис. 01). Требуется:
1) установить, при каком значении момента Х угол поворота правого концевого сечения вала равен нулю;
2) для найденного значения Х построить эпюру крутящих моментов;
3) при заданном значении определить диаметр вала из расчета на прочность и округлить его значение до ближайшего равного: 30, 35, 40, 45, 50, 60, 70, 80, 90, 100 мм;
4) построить эпюру углов закручивания;
5) найти наибольший относительный угол закручивания (на 1 м).

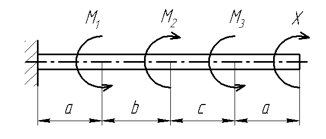

Рис. 01
Найти: диаметр вала dпр из условия прочности, построить эпюру углов закручивания, найти наибольший относительный угол закручивания (на 1м).
Ответ
M1 = 1,4
M2 = 1,4
M3 = 1,4
а = b = c = 1,4 м
1. Составляется план сил (рис. 11)
